3 камеры на один Raspberry Pi3

Использование OpenCV для получения живой стереокартинки, исправления искажений, получения карты глубин и автофокусировки

В этом году сайту исполнилось 20 лет, а двенадцать лет назад была сформулирована идея фотокубиков и началось их коллекционирование. Теперь их скопилось достаточно, чтобы было можно быстро материализовать любую идею в прототип и проверить ее на прочность. А уж что получится, воздушный замок или карточный домик, это вопрос везения :-)

Были взяты три Pi камеры и кубик управления объективами Canon. Связь с Raspberry Pi осуществлялась через USB, хотя логичнее было подключиться через последовательный порт. Но у Arduino 5 В, а у Raspberry 3 В, и было лень согласовывать напряжения. Две камеры образовали стереопару, а оставшаяся могла использоваться практически с любыми сменными объективами от Зенита, Nikon и Canon. Причем для последних было реализовано дистанционное управление диафрагмой, фокусировка и автофокусировка. В отличие от предыдущих многокамерных проектов в этот раз использовался всего один компьютер Raspberry Pi3 и блок переключения камер - Multi Camera Adapter. Конечно, с точки зрения получения идеально синхронных снимков это шаг назад, но зато появилась возможность существенно обогатить возможности интерфейса и получить почти живую стереокартинку на удаленном компьютере или телефоне. Если конечно считать, что считанные кадры в секунду это жизнь.

Переключателей можно подключить к одному компьютеру аж 4 и получить в результате управление 16 камерами. Однако выяснилось, что ведут эти блоки себя немного по-разному, и я пока ограничился единственным и подключил к нему всего 3 камеры. Мощность нового компьютера Raspberry Pi3 позволяла установить на него OpenCV за разумное время в пару часов и получить относительно резвую картинку даже с преобразованием проекции объектива рыбий глаз в нормальную. Причем это можно было делать именно как преобразование проекции, а не подгонкой параметров дисторсии. Т.е. знание типа объектива и его фокусного расстояния без длительной калибровки сразу давало удовлетворительный результат.

Установка OpenCV 3 была проведена по инструкции Адриана Розеброка (Adrian Rosebrock) Install guide: Raspberry Pi 3 + Raspbian Jessie + OpenCV 3 для Python 3. Следуя инструкции, я установил все в виртуальное окружение (Virtualenv), хотя для машины, которая будет выполнять всего одну программу, это пожалуй лишнее. На мой взгляд, для подобных задач лучше иметь сменную карту памяти с системой, настроенной на выполнение именно конкретной задачи. Впрочем, для экспериментов это довольно удобное решение.

Когда установка была собрана, я задался задачей написать достаточно удобную программу для перебора всех возможных вариантов использования и настройки камер. Подбор параметров без графического интерфейса занимает слишком много времени. Поэтому оттачивая графический интерфейс, я надеюсь в дальнейшем сэкономить время и при написании программ для камер, которым интерфейс вообще не требуется. Требования к интерфейсу были следующие: Он должен был быть виден на экране, подключенном через HDMI при включенном предпросмотре силами GPU. Поскольку у меня монитор широкоформатный, а камера дает изображение с отношением сторон 4:3, то необходимо было уместить все кнопки в узкой полосе сбоку от экрана, причем меню должно было сразу оказаться в нужном месте и не требовать перетаскивания. На всякий случай для выхода из предварительного просмотра была предусмотрена большая кнопка, попасть по которой можно и вслепую, если она будет закрыта живой картинкой. Просмотр в виде живой картинки средствами GPU дает очень высокую частоту смены кадров и возможность просмотра фрагмента изображения с размером большим разрешения экрана. Это очень удобно при юстировке оптической системы. Для широкоугольных объективов смещение и перекос на десятую мм уже смертелен и часто стопорный винт уже дает неприемлемое смещение объектива. Однако основное назначение программы это формирование изображения для предпросмотра средствами OpenCV, как на экране подключенного через HDMI монитора, так и на удаленном рабочем столе через VNC. С учетом имеющегося опыта интерфейс был реализован на Tkinter и Python 3. У Адриана есть хороший пример и на эту тему OpenCV with Tkinter, но для Python 2. Синтаксис может и не сильно отличается, но достаточно, чтобы можно было прямо воспользоваться кодом. Кроме того, необходимость двойного преобразования форматов наводит на мысль о использовании других средств для создания графического интерфейса. Сперва надо переставить каналы и преобразовать из формата OpenCV в формат PIL/Pillow (Pillow - форк библиотеки PIL, Python Imaging Library), а затем этот формат преобразовать в формат ImageTk.

image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
image = Image.fromarray(image)
image = ImageTk.PhotoImage(image)

Ниже представлены несколько снимков экрана, демонстрирующие возможности того что у меня получилось.

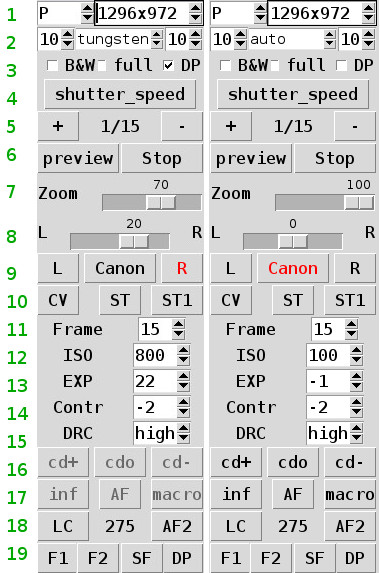

Рассмотрим подробнее возможности, предоставляемые меню:

Приведены два снимка меню, как они выглядят в разных режимах. А теперь рассмотрим построчно:

Режим камеры (P, auto, off) и размер снимка
Баланс белого. В центре предустановленные режимы. При off слева уровень красного, справа синего
B&W - черно белый снимок, full - полноэкранный режим для монитора HDMI, DP - исправление искажений для объективов рыбий глаз
Кнопка позволяет вывести в следующей строке выдержку, выбранную автоматикой
Ручная установка выдержки
Предпросмотр через GPU и монитор, подключенный к HDMI, Stop - остановка всех режимов просмотра
Изменение масштаба выводимой картинки. Для GPU, если задан размер кадра больший экрана, это фрагмент, для CV просто увеличение изображения
Сдвиг вправо-влево увеличенного изображения
Выбор камеры. L -левая стереокамера, R- правая. При выборе камеры кнопка меняет цвет на красный
Предпросмотр средствами CV всей картинки и два варианта вывода стерео изображения. ST- последовательно делаются два снимка, объединяются в одно изображение и выводятся на экран, ST1 - снимки выводятся сразу после съемки по отдельности
Частота кадров. Определяет максимальную по длительности выдержку
Чувствительность. 0(автомат), 100, 200, 400, 800
Компенсация экспозиции
Контраст
Dynamic Range Compression - сжатие динамического диапазона
Управление диафрагмой объективов Canon. Закрыть на пол деления (cd+), открыть (cd-), полностью открыть (cdo)
Управление фокусировкой объективов Canon. inf к бесконечности, macro к ближнему плану, AF - автоматическая фокусировка. Когда выбраны не управляемые объективы, кнопки сереют
Кнопка производит замер локального контраста и выводит его в поле рядом. Этот параметр служит для оценки качества фокусировки и используется при автофокусировке. В процессе автофокусировки выводятся текущие значения. Последняя в ряду кнопка, запускающая другой алгоритм фокусировки. Более быстрый чем на предыдущей строке, но все равно около 15 секунд
Кнопки разных режимов съемки. F1- без исправления искажений, но с записью параметров в EXIF, F2 с исправлениями, если стоит соответствующая галочка в строке 3, но без EXIF, SF - съемка стереопары и запись единым кадром, DP - съемка и запись стереопары с коррекцией вне зависимости от галочки и вычисление и запись карты глубин.

Исправление искажений при постановке галочки в поле DP. Срабатывает на лету.

Для коррекции искажений за основу взят пример opencv-python-fisheye-example. Рассмотрим подпрограмму делающую исправленный стереоснимок:

# Стереоснимок
def sinxv3s():
    global flag,frs
    if flag==0:
        sels()
    else:
        flag=0
        picam2()
        panelB = None
        panelA = None
        camera.resolution = (480, 640)
        camsetcv()
        rawCapture = PiRGBArray(camera, size=(480, 640))
        time.sleep(0.1)
        j=0
        k=0
        for frame in camera.capture_continuous(rawCapture, format="bgr", \
                        use_video_port=True):
            if j==0:
                image0 = frame.array
                gp.output(7, False)
                j=1
            else:
                image1 = frame.array
                gp.output(7, True)
                j=0
            rawCapture.truncate(0)
            k=k+1
            if k == 2:
                break
        # Меняем проекцию с рыбьего глаза на прямолинейную
        if flagdp.get() == 1:
            fc=120*fcams/(z1+20)
            cx=240-6*xt*(1-z1/100)
            K = np.array([[  fc,     0.  ,  cx],
                          [    0.  ,   fc,   320],
                          [    0.  ,     0.  ,     1.  ]])

            # Дисторсию кладем равной нулю
            D = np.array([0., 0., 0., 0.])
            # используем Knew для масштабирования
            Knew = K.copy()
            fsc=0.89 +(100-z1)/(500-2*z1)
            Knew[(0,1), (0,1)] = fsc*Knew[(0,1), (0,1)]
            image0 = cv2.fisheye.undistortImage(image0, K, D=D, Knew=Knew)
            image1 = cv2.fisheye.undistortImage(image1, K, D=D, Knew=Knew)
        imgL = image0
        imgR = image1
        rows,cols,ch = imgL.shape
        # Совмещение изображений
        M = np.float32([[1,0,-14],[0,1,-17]])#сдвиг x,y
        M1 = cv2.getRotationMatrix2D((cols/2,rows/2),-3.3,1)#угол, масштаб
        # Применяем сдвиг и поворот
        dst = cv2.warpAffine(imgL,M1,(cols,rows))
        dst = cv2.warpAffine(dst,M,(910,610))
        # Объединяем изображения
        dst[0:610, 455:910] = imgR[0:610, 10:465]#y1:y2,x1:x2
        # Записываем стереопару
        frs=frs+1
        cv2.imwrite("/home/pi/fotopicam/"+ffs+"st%03d.jpg" % frs, dst)
        # Вывод изображения на экран
        image = cv2.cvtColor(dst, cv2.COLOR_BGR2RGB)
        image = Image.fromarray(image)
        image = ImageTk.PhotoImage(image)
        if panelA is None :
            panelA = Label(image=image)
            panelA.image = image
            panelA.grid(row=0,column=0,rowspan=24)
        else:
            panelA.configure(image=image)
            panelA.image = image
        root.update()
        while flag==0:
            time.sleep(0.1)
            root.update()
        panelA.grid_forget()

Используется функция image = cv2.fisheye.undistortImage(image, K, D, Knew). Где К матрица вида:

fc	0	cx
0	fc	cy
0	0	1

fc - фокусное расстояние в пикселях. Т.е. если у нас объектив рыбий глаз с фокусным расстоянием 18 мм, матрица размером 36х24 мм и кадр 640х480 пикселей, то фокусное расстояние будет равно 320. Фокусное расстояние в матрице встречается дважды, предполагается, что объектив может быть анаморфотным и иметь разное фокусное расстояние в вертикальной горизонтальной плоскостях. cx и cy координаты центра. D - дисторсия, мы ее полагаем равной 0. Сделав серию снимков шахматной доски, можно вычислить точные значения коэффициентов для конкретного объектива. Угол обзора и фокусное расстояние в мм можно получить командой: finfo=cv2.calibrationMatrixValues(K,(640,480),36,24)
В идеале надо максимально совместить изображения, физически перемещая и вращая камеры. В данном случае я этого не делал и решил проверить, насколько качественно и быстро это можно сделать программно. Для совмещения стереоизображений в OpenCV есть специальные функции, однако я не разобрался с синтаксисом и просто вращаю и сдвигаю одно из изображений.

Вычисление карты глубин:

Для вычисления карты глубин в OpenCV есть несколько функций. У меня лучше получилось с StereoBM. Важно отметить, что результат сильно зависит от качества совмещения по вертикали и исправления искажений. Модуль вычисления карты глубин приведен ниже.

# Карта глубин
def sinxv4s():
    global flag,frs
    if flag==0:
        sels()
    else:
        flag=0
        picam2()
        panelB = None
        panelA = None
        camera.resolution = (480, 640)
        camsetcv()
        rawCapture = PiRGBArray(camera, size=(480, 640))
        time.sleep(0.1)
        j=0
        k=0
        for frame in camera.capture_continuous(rawCapture, format="bgr", \
                    use_video_port=True):
            if j==0:
                image0 = frame.array
                gp.output(7, False)
                j=1
            else:
                image1 = frame.array
                gp.output(7, True)
                j=0
            rawCapture.truncate(0)
            k=k+1
            if k == 2:
                break
        # Правим дисторсию
        if flagdp.get() >= 0:
            fc=120*fcams/(z1+20)
            cx=240-6*xt*(1-z1/100)
            K = np.array([[  fc,     0.  ,  cx],
                          [    0.  ,   fc,   320],
                          [    0.  ,     0.  ,     1.  ]])

            D = np.array([0., 0., 0., 0.])
            Knew = K.copy()
            fsc=0.89 +(100-z1)/(500-2*z1)
            Knew[(0,1), (0,1)] = fsc*Knew[(0,1), (0,1)]
            image0 = cv2.fisheye.undistortImage(image0, K, D=D, Knew=Knew)
            image1 = cv2.fisheye.undistortImage(image1, K, D=D, Knew=Knew)
        imgL = image0
        imgR = image1
        rows,cols,ch = imgL.shape
        # Совмещение изображений
        mm=(z1-100)/4 -17
        M = np.float32([[1,0,-14],[0,1,mm]])#сдвиг x,y
        M1 = cv2.getRotationMatrix2D((cols/2,rows/2),-3.3,1)#угол, масштаб
        # Применяем сдвиг и поворот
        dst = cv2.warpAffine(imgL,M1,(cols,rows))
        dst = cv2.warpAffine(dst,M,(910,610))
        # Объединяем изображения
        dst[0:610, 455:910] = imgR[0:610, 10:465]#y1:y2,x1:x2
        # Записываем стереопару
        frs=frs+1
        cv2.imwrite("/home/pi/fotopicam/"+ffs+"st%03d.jpg" % frs, dst)
        # Вычисляем карту глубин
        stereo = cv2.StereoBM_create(numDisparities=32, blockSize=25)
        imge = cv2.cvtColor(dst, cv2.COLOR_BGR2GRAY)
        imgR1 = imge[0:610, 455:910]
        imgL1 = imge[0:610, 0:455]
        disp = stereo.compute(imgL1,imgR1)
        cv2.imwrite("/home/pi/fotopicam/"+ffs+"stdp%03d.jpg" % frs, disp)
        image = (disp-0)/1
        imge[0:610, 455:910] = image[0:610, 0:455]
        image = Image.fromarray(imge)
        image = ImageTk.PhotoImage(image)
        if panelA is None :
            panelA = Label(image=image)
            panelA.image = image
            panelA.grid(row=0,column=0,rowspan=24)
        else:
            panelA.configure(image=image)
            panelA.image = image
        root.update()
        while flag==0:
            time.sleep(0.1)
            root.update()
        panelA.grid_forget()

Автофокусировка:

Результат фокусировки на миру. Реализован простейший алгоритм. Сперва сдвигаем объектив на минимальную дистанцию, затем движемся к бесконечности, анализируя локальный контраст с помощью оператора Лапласа. Если изображение абсолютно не резкое, как в нашем случае светосильного длинофокусного для данной матрицы объектива 50/1,4 то определить в какую сторону надо двигаться, нереально, приходится начинать с края. Ниже приведена подпрограмма, отвечающая за фокусировку.

# Быстрая фокусировка
def fcanon4():
    global flag
    if flag==0:
        sels()
    else:
        flag=0
        picam3()
        panelB = None
        panelA = None
        camera.resolution = (640, 480)
        camera.rotation = 180
        fram=int(Spinbox1.get())
        camera.framerate = fram
        #camera.zoom = (0,0,1,1)
        serialcmd = "800000000006" #Сфокусироваться на минимальную дистанцию
        port.write(serialcmd.encode())
        rawCapture = PiRGBArray(camera, size=(640, 480))
        time.sleep(0.1)
        fm=0
        for frame in camera.capture_continuous(rawCapture, format="bgr", \
                    use_video_port=True):
            canfi()
            image = frame.array
            gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
            fm = cv2.Laplacian(gray, cv2.CV_64F).var()
            labelf.config(text= str(int(fm)))
            image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
            image = Image.fromarray(image)
            image = ImageTk.PhotoImage(image)
            if panelA is None :
                panelA = Label(image=image)
                panelA.image = image
                panelA.grid(row=0,column=0,rowspan=22)
            else:
                panelA.configure(image=image)
                panelA.image = image
            rawCapture.truncate(0)
            root.update()
            if flag == 1:
                break
            if fm > 30:
                break
        for frame in camera.capture_continuous(rawCapture, format="bgr", \
                        use_video_port=True):
            fm1=fm
            serialcmd = "8000000007t03"
            port.write(serialcmd.encode())
            image = frame.array
            gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
            fm = cv2.Laplacian(gray, cv2.CV_64F).var()
            labelf.config(text= str(int(fm)))
            image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
            image = Image.fromarray(image)
            image = ImageTk.PhotoImage(image)
            if panelA is None :
                panelA = Label(image=image)
                panelA.image = image
                panelA.grid(row=0,column=0,rowspan=22)
            else:
                panelA.configure(image=image)
                panelA.image = image
            rawCapture.truncate(0)
            root.update()
            if flag == 1:
                break
            if fm1 > fm:
                break
        serialcmd = "8000000007t]-"
        port.write(serialcmd.encode())
        time.sleep(0.1)
        port.write(serialcmd.encode())
        panelA.grid_forget()
        panelB = None
        panelA = None
        flag=1

Дистанционная ручная фокусировка тоже может быть полезна, например при съемках луны, когда малейшее сотрясение нежелательно.

Снимок сделан объективом Canon EF 135 мм.

Кстати, не сложно объединить данную конструкцию с кубиком вращающим камеру и реализовать слежение.

Для настройки баланса белого возможен как выбор предустановленных настроек, так и регулировка усиления в красном и синем каналах. На нижеприведенном снимке усиление в красном канале увеличено примерно в два раза, а в синем уменьшено.

Просмотр стереопары через телефон:

Просмотр стерео картинок на компьютере подробнее описан в статьях Стереокамера на 2-х Raspberry Pi и Стереосъемка.

Управлять камерой можно с телефона или компьютера через VNC, а если к камере подключен монитор, то можно воспользоваться Bluetooth клавиатурой с сенсорной панелью.
