Сканеры Visioneer

One Touch 8920 USB, One Touch 9020 USB, Strobe XP 100

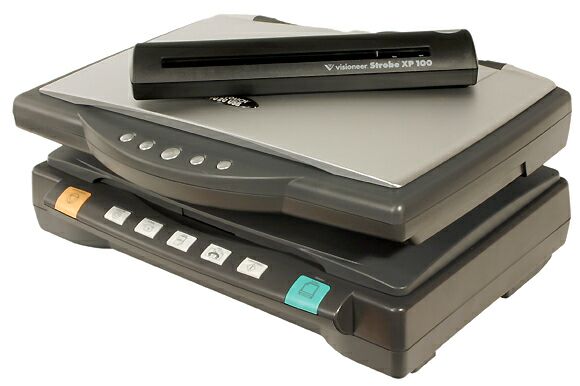

One Touch 8920 USB, One Touch 9020 USB, Strobe XP 100

Технические характеристики можно найти на сайте http://www.visioneer.ru/:

One Touch 8700 USB , One Touch 8920 USB , One Touch 9020 USB , Strobe XP 100.

Бросается в глаза,что заявленные возможности не будут востребованы большинством потребителей аппаратов этого ценового диапазона. Конечно, Strobe XP 100 отнюдь не дешев, но его цена - это плата за исключительность (мало кто выпускает сегодня протяжные сканеры), компактность и роскошный чехол.

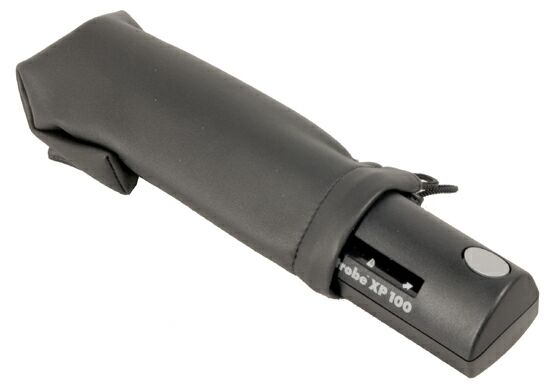

Strobe XP 100

Модели 8700 и 8920 отличаются только крышкой, у 8920 она с подсветкой для сканирования пленок. Поэтому мы остановимся на действительно интересном сравнении моделей 8920 и 9020. Обе могут сканировать прозрачные материалы и имеют схожие характеристики и цену.

One Touch 8920 USB, One Touch 9020 USB

Тип сканирующего элемента: CCD
Оптическое разрешение: 1200 x 4800 dpi
Глубина цвета: 48 bit
Габариты, вес:
One Touch 8920 USB 8,6 см x 29 см x 45 см; 5 кг
One Touch 9020 USB 4,5 см x 29 см x 45 см; 2,5 кг
One Touch 8920 USBOne Touch 8920 USB
One Touch 8920 USB имеет съемную белую панель, которая закрывает молочное стекло.

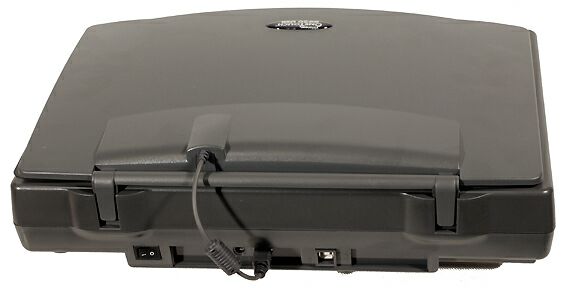

One Touch 8920 USB
One Touch 8920 USB - есть сетевой выключатель

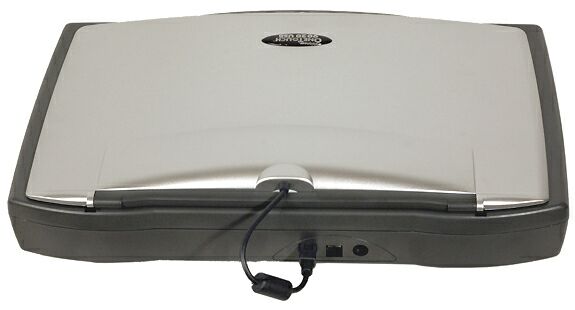

One Touch 9020 USB
One Touch 9020 USB - нет ничего лишнего.

Итак, посмотрим, что дает перемещение каретки с шагом 1/4800 дюйма, и пришлось ли поступиться качеством для уменьшения габаритов и веса.

Глубина резкости

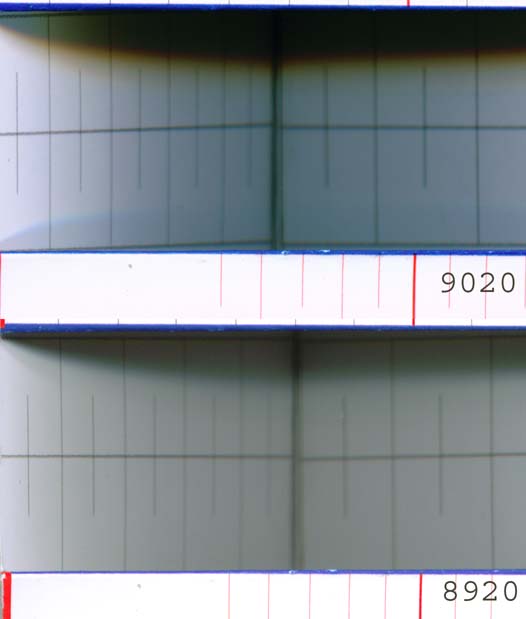

призма

Для оценки глубины резкости и угла зрения сканера была отсканирована бумажная прямоугольная равнобедренная призма.(развертка в программе Corel - здесь)
Разрешение 300 dpi, глубина резкости у сканеров примерно одинаковая, однако более плоская конструкция потребовала установить более короткофокусный объектив, что привело к увеличению угла, под которым сканер видит предметы на краю поля сканирования. Угол зрения на предметы, положенные на край стекла, составил соответственно 18 и 17 градусов.

Разрешение и аберрации

Несмотря на большую толщину 8700 и 8920 имеют худшие характеристики объектива, чем 9020.



мира One Touch 8920 USB. Существенные хроматические аберрации портят изображение при разрешении 1200 dpi.
мира One Touch 9020 USB



Дальнейшее уменьшение шага при перемещении каретки не дает никакого улучшения изображения. Алгоритм интерполяции приводит к порче изображения. Т.е. фотография, отсканированная с разрешением 1200 и увеличенная в 4 раза в Фотошопе, выглядит лучше, чем отсканированная с разрешением 4800 dpi.

мира

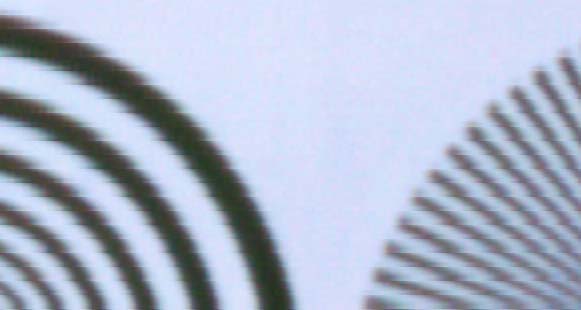

One Touch 9020 USB. Отсканировано с разрешением 4800 dpi

мира
Отсканировано с разрешением 1200 dpi и в Photoshop изображение увеличено в 4 раза.

Максимальная плотность сканируемых материалов у обеих моделей около 2D. Фильтр с ослаблением в 100 раз, расположенный над мирой, уже делает штрихи миры полностью неразличимыми. Хотя сканер 9020 и общается с компьютером через USB 2, однако прирост в скорости сканирования при разрешении до 600 dpi вообще не наблюдается, а при больших разрешениях он незначителен, около 15%.

Время сканирования фотографии 10 х 15 см в с
  300 600 1200
8920 12 34 170
9020 16 47 195

Реальное разрешение в 1200 маловато для узких диапозитивов, а сканировать широкие он, к сожалению, не умеет. Сканеры неплохо справляются с негативами.

Фрагмент фотографии
One Touch 9020 USB. Фрагмент фотографии, отсканированный с разрешением 300 dpi

Фрагмент негатива
One Touch 9020 USB. Фрагмент негатива, отсканированного с разрешением 1200 dpi.

Программное обеспечение в комплекте обеспечивает выполнение основных задач сканирования и имеет достаточно развитые настройки.

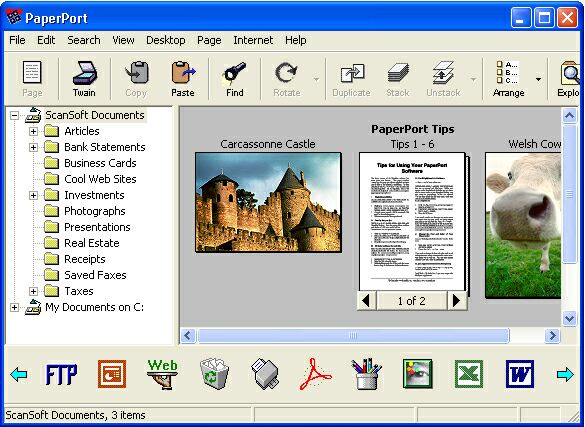

PaperPort

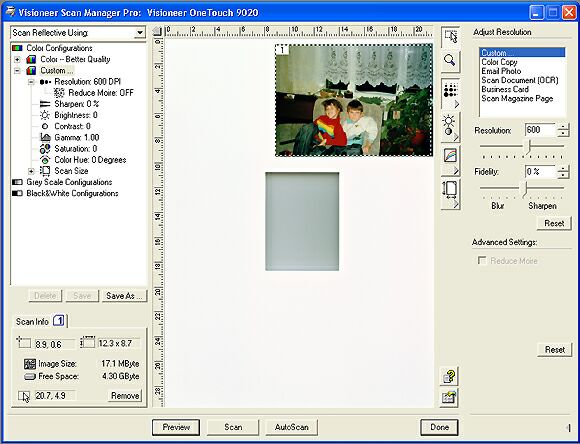

Scan Manager Pro

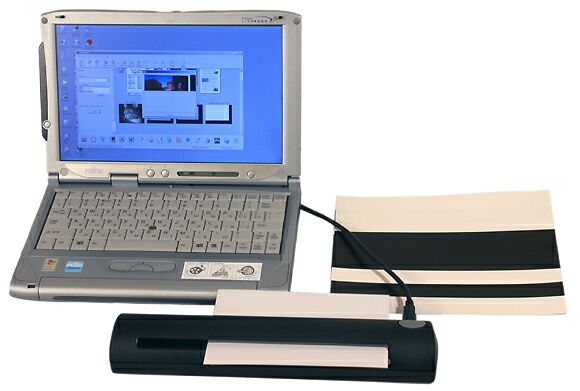

Strobe XP 100 протяжный сверхкомпактный сканер с питанием от USB.

Strobe XP 100
мира

При сканировании с разрешением 600 dpi хорошо заметны разрывы. Заметны они и при сканировании с разрешением 300 dpi. У ХР 100 эффект наблюдается во вполне определенных местах, это не одно место, это серия разрывов изображения. Я не знаю точно оптической схемы этого сканера, но предполагаю, что там использован псевдоконтактный датчик изображения. В этом случае присутствует линейка объективов и происходит сшивка полученных ими изображений. Я предполагаю, что здесь либо дефект юстировки, либо алгоритма сшивки этих изображений. Как будто бумага нарезана на полосы, и каждая лента движется независимо. Вероятно, в сканере использована группа объективов, каждый из которых захватывает полосу шириной 8 мм. Возможно, объективы имеют сильные аберрации на краях или плохо отъюстированы. Поскольку изображение, формируемое каждым из объективов, перед сшивкой надо повернуть, то непараллельность линейки фотоприемников может привести к подобному эффекту.

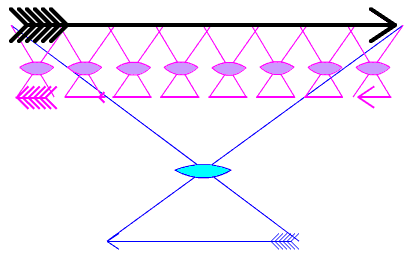

оптическая схема
Сравнение оптической схемы CIS сканера с классической схемой.

Сканер калибруется по черному и белому полям. При стыковке участков, отсканированных разными линейками, становится заметным, что серые тона передаются чуть-чуть по-разному. Эффект хорошо заметен, если сканировать не миру абсолютного контраста (чисто штриховое изображение), а миру, у которой яркость на краях штрихов изменяется плавно. В этом случае линия, вдоль которой соседние серые точки имеют разную яркость, и которая пересекается черными и белыми штрихами, воспринимается глазом как сдвиг изображения. Вероятно, собственно сдвига нет, и изображение стыкуется достаточно правильно. Таким образом, для штриховых изображений и текста сканер вполне соответствует своим характеристикам. Что касается фотографий и полутоновых изображений, то сканировать с разрешением больше 300 dpi нецелесообразно.

Заключение.

Хорошие планшетные сканеры общего назначения. В их конструкцию заложен запас по шагу перемещения каретки. Однако эта избыточность отразилась только в спецификации и реальной прибавки качества не дала. Новая относительно плоская модель получилась довольно удачной, но применение новейших технологий соседствует в ней с явным стремлением к снижению себестоимости. Вероятно, двигатели с мелким шагом сегодня самые массовые и дополнительного вклада в стоимость не вносят. В то же время на сетевом выключателе и крышке, закрывающей лампу модуля для сканирования прозрачных материалов, фирма экономит. Для планшетного сканера экономия на площади сканирования прозрачных материалов представляется спорной. Для 35 мм пленок 1200 точек на дюйм мало и при сканировании используется только маленькая часть линейки. Вероятно, увеличение площади подсветки не очень сильно отразилась бы на цене, зато сделало бы сканер очень привлекательным для владельцев архивов широких пленок и пластинок. С другой стороны, они составляют, наверное, менее процента от потенциальных покупателей, а остальным хоть не много, но пришлось бы переплачивать. Опция есть опция. Возможно, правильным решением был бы выпуск осветителей разной площади.

 Strobe XP 100 – экзотика , он может быть постоянным спутником ноутбука и легко превращает его в факс, дает возможность оперативно скопировать документ, но вот в библиотеке уже был бы удобнее обычный ручной сканер. Если в гостях вы захотите скопировать фотографии для печати на струйном принтере без увеличения размера , то он тоже подойдет. Максимальное же разрешение может оказаться полезным только для сканирования с последующим распознаванием очень мелкого текста.


Сканеры предоставлены фирмой ERIMEX.

21.04.2003
