Для камеры Canon EOS 5Dвыпускается 3 фокусировочных экрана: A - идет в комплекте с камерой, D – аналогичный А, но с нанесенной на него сеткой для удобства построения кадра, и S - который по заявлению производителя удобен для ручной фокусировки. Удобен - понятие субъективное, поэтому, по просьбе трудящихся, в дополнение к статье Дополнительные приспособления для ручной фокусировки, попытаюсь показать, как различить перепутанные экраны инструментально.
Начнем с того, что рассмотрим фокусировочные экраны тип S и A под микроскопом. Объектив х10, диафрагма конденсора максимально закрыта. На одной стороне пластины фокусировочного экрана нанесена линза Френеля, другая сторона матирована. Сперва посмотрим на экраны со стороны линзы Френеля.
 |
|

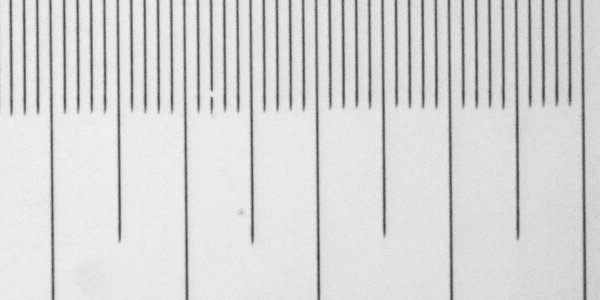

Снимок объект-микрометра при том же увеличении, что и все последующие кадры. Цена деления 10 мкм. |
|

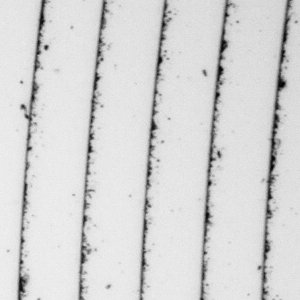

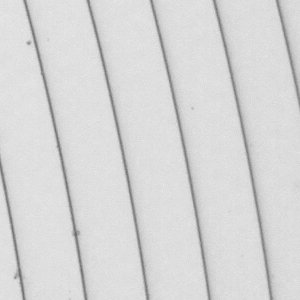

| S | A |
 |
 |
На первый взгляд разница только в сроках эксплуатации и, как следствие, в разной запыленности. |
|

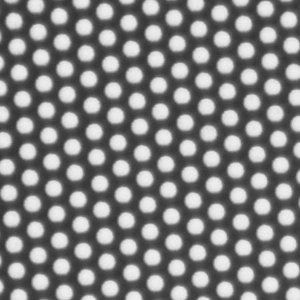

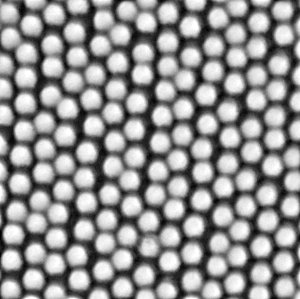

Теперь перевернем матовой стороной вверх: |
|
 |
 |

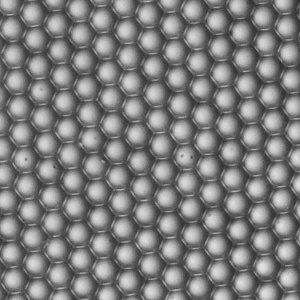

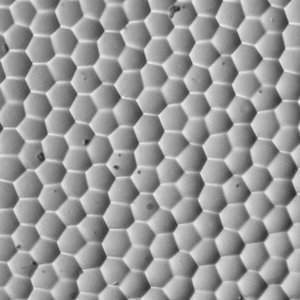

По размерам очень близко, но рельеф, вероятно, разный, чтобы его выявить чуть сместим фокусировку микроскопа: |
|
 |
 |
Похоже что фокусировочный экран тип S состоит из растра более выпуклых линз и расположены они более регулярно. |
|

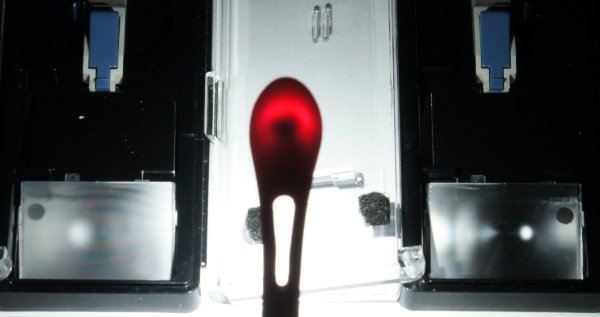

Теперь попробуем различить экраны по рассеянному отраженному блику от одиночного белого светодиода, расположенного между двумя экранами, лежащими на черной поверхности матовой стороной вверх.
