RICOH Caplio RR30

RICOH Caplio RR30

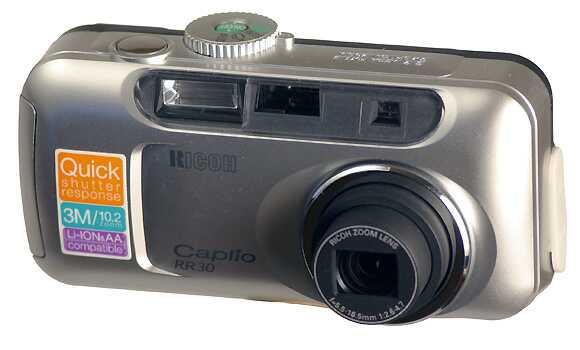

Компактная 3-мегапиксельная камера в форме то ли мыльницы, то ли куска мыла, с типичным набором возможностей, т.е. экспозицию камера устанавливает сама, можно только внести коррекцию, а все остальное, как-то: цветовой баланс, чувствительность, фокусировка может быть как автоматическая, так и ручная.

RICOH Caplio RR30

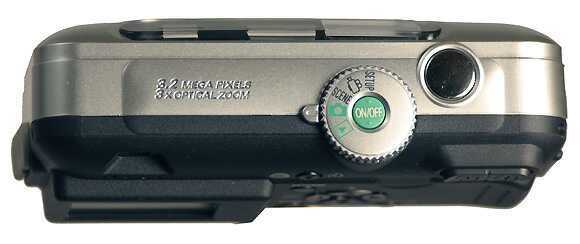

Колесико выбора режимов (просмотр снятых кадров, съемка, выбор сценария, видеосъемка, настройка) и спусковая кнопка.
RICOH Caplio RR30

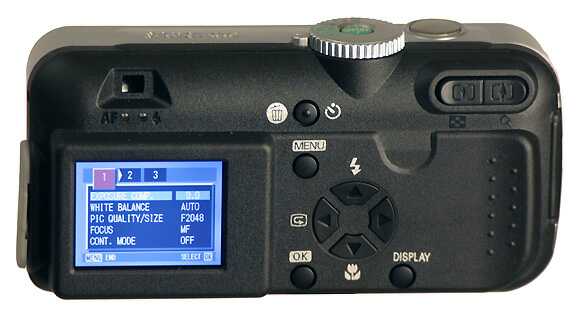

Кнопки таймера, меню и навигации по нему. Справа сверху качалка изменения фокусного расстояния объектива.
RICOH Caplio RR30

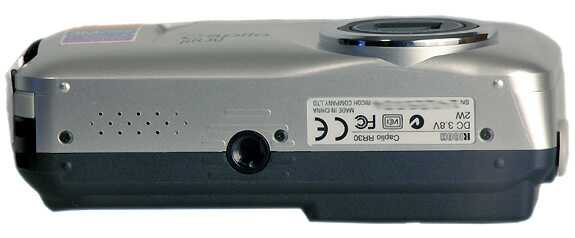

Пластмассовое штативное гнездо.
RICOH Caplio RR30
RICOH Caplio RR30

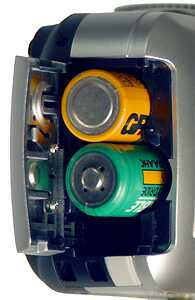

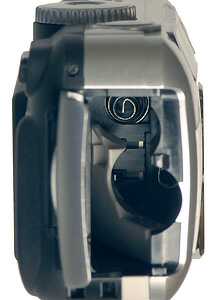

Батарейный отсек. Можно вставить два элемента АА, а можно и специальный аккумулятор.
RICOH Caplio RR30
ТВ

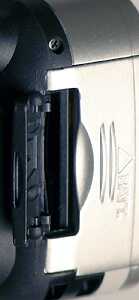

Отсек для карт памяти SD.

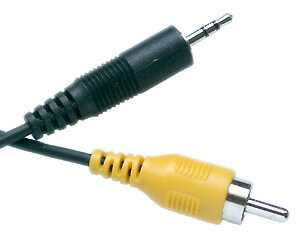

Провод для подсоединения камеры к телевизору. 2 контакта в телевизионном разъеме и 3 в разъеме для камеры. Без тестера не догадаешься, что сигнал подается на средний контакт.

Меню

меню
меню
меню
меню
меню
меню
Меню в режимах съемки
меню
меню
Меню в режиме настройки
меню
меню
Меню в режиме воспроизведения
Информация о снятом кадре
меню
меню
меню
меню
меню
меню
Стандартные сценарии

Мира

мира
Центр кадра. ISO 200; F=12 мм; F:3,7; 1/97 с.

На этом можно было бы и остановиться. Если бы не одна примечательная особенность, доселе у камеры этого класса не наблюдавшаяся. Это выдающийся, даже по меркам существенно более дорогих камер, макро режим.

фото
Фрагмент кадра. 50% от оригинала.

При фокусном расстоянии в 5,5 см можно снимать аж с одного см. Даже если отсчитывать расстояние от объектива, а не от плоскости матрицы, как принято в фотографии, - это примерно двойное фокусное расстояние, т.е. размер изображения равен размеру объекта. Камера имеет объектив с фокусным расстоянием, изменяющимся от 5,5 до 16,5 мм, от 35 до 105 мм в 35 мм эквиваленте. Отсюда несложно заключить, что, хотя матрица и 3Мп, но меньшего размера, чем у таких камер, как Casio QV 3000 или Sony S75. У них при аналогичном 35 мм эквиваленте изменения фокусного расстояния истинное фокусное расстояние объектива меняется от 7 до 21 мм. Поскольку при одинаковом угле зрения отношение фокусного расстояния к диагонали матрицы – величина постоянная, мы можем попытаться оценить размер матрицы этой камеры. Я не знаю, какой фирмы матрица установлена в этой камере, но в расчетах возьмем за основу данные для матриц Sony, которые хорошо известны. Матрица ICX252 имеет диагональ 8,9 мм и маркируется как 1/1,8. Делим диагональ на отношение фокусных расстояний и получаем диагональ матрицы 6,8 мм. Ближайшей по размерам 3мп матрицей Sony является ICX432 с диагональю 6,7 мм, которая маркируется как 1 /2,7. Из вышеприведенных расчетов следует, что объект, который нам удастся снять, должен иметь сопоставимые с матрицей размеры. Поскольку обеспечить равномерную подсветку, когда объектив камеры практически накрывает объект, очень сложно, попробуем использовать это и аппарат в роли слайд-сканера. На нижеприведенных фотографиях вы можете рассмотреть, что у меня получилось.

диапозитив
диапозитив
Миниатюра полного кадра. Хорошо заметна существенная дисторсия. F = 6 мм.
Фрагмент 35 мм кадра. F= 6 мм.

Действительно, дистанция фокусировки очень маленькая, и снимать можно крупно и с близкого расстояния. Можно получить 3 мп изображение фрагмента 35 мм кадра. Если со снимком провести ряд манипуляций в Фотошопе, можно заниматься оцифровкой негативных пленок.

негатив
негатив
Негатив.
Полученный в фотошопе позитив.

Однако, кроме дистанции фокусировки, при пересъемке важно еще иметь и минимальную дисторсию. А вот этого ожидать от объектива, установленного в камере ценой около 300 $, можно только во сне. Я специально пошел на то, чтобы на снимке оказался край кадра, и по его кривизне вы можете оценить дисторсию сами. Впрочем, дисторсию можно исправить программой. И если вы не очень цените свое время, или подобные задачи встречаются не так уж часто, то камера является уникальным представителем  миниатюрных фотозаписных книжек с очень мощным макрорежимом. Не блещет объектив и светосилой. В зависимости от фокусного рас стояния относительное отверстие меняется от F:2,6 до F:4,7.

Маленький размер матрицы, естественно, сказался и на шумах. И хотя в камере можно установить индекс экспозиции как ISO 125, ISO 200, ISO 400 и ISO 800, при последних значениях снимать можно только при крайней необходимости, в чем можно убедиться, посмотрев на нижеприведенные фрагменты.

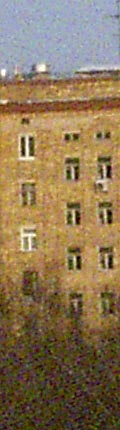

ISO 800

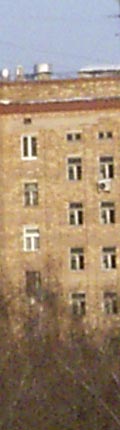

ISO 400

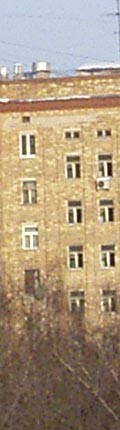

ISO 200

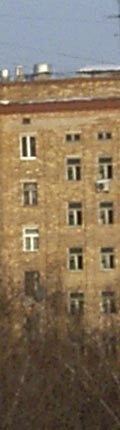

ISO 125
ISO 800; F=14 мм;
F:9,1; 1/2000 с
ISO 400; F=14 мм;
F:9,1; 1/570 с
ISO 200; F=14 мм;
F:9,1; 1/250 с
ISO 125; F=14 мм;
F:9,1; 1/250 с

Технические характеристики

Матрица ПЗС, 3,34 миллиона пикселей
Размер кадра 2048 х 1536, 1280 х 960, 640 х 480.
1280 х 960 (текст)
320 х 240, 160 х 120 (видео)
Формат записи

JPEG (Exif2.2) - фото
TIFF (MMR Method ITU-T.6) - текст
(Open DML Motion JPEG Format Compliant) - видео

Карты памяти SD Memory Card, Multi-Media Card
Объектив F= 5,5-16,5 мм (35 - 105 мм в 35 мм эквиваленте)
Относительное отверстие 1:2,6 - 1:4,7
ЖК экран 1,6", 80000 пикселей
Выдержка 8 - 1/2000 с (автомат)
Коррекция экспозиции +/-2.0EV (1/3EV)
Индекс экспозиции ISO 125 (AUTO), ISO 200, ISO 400, ISO 800
Фокусировка Автоматическая и ручная
Дистанция фокусировки 30 см - бесконечность
1 - 60 см в макро режиме
Видео формат NTSC, PAL
Подключение к компьютеру USB
Питание

Щелочные элементы (1,5 В х 2 )
Аккумуляторы DB-43 или DB-40 (3,7 В)
Внешний адаптер 3,8 В

Размер 114 мм х 54,5 мм х 32,5 мм
Вес 160 г (без элементов питания и карты памяти)

Фото

фото
фото
Миниатюра
Фрагмент
Камера предоставлена Дистрибуторской компанией АЛИОН

07.02.2003
