Промышленные сканеры Kodak

Digital Science Scanner 3500
Doc Scan 500

Ну вот, наконец, в своих статьях о компьютерном железе, я и добрался собственно до железа. В промышленном сканере железа много, я думаю, процентов 90. И 86 кг сканера Kodak Document Scanner 500 внушают уважение, хотя, возможно, это потому, что я никогда не занимался штангой. Зато, увидав его, я сразу вспомнил, что профессиональное заболевание оптиков – отнюдь не болезнь глаз, а примитивная грыжа.

Мое шестичасовое знакомство с двумя моделями промышленных сканеров Kodak Doc Scan 500 и Kodak Digital Science Scanner 3500 нельзя назвать тестированием: промышленному сканеру нужны промышленные испытания. Это так, осмотр с поверхности. Для того чтобы представить, как тестировать сканер и что от него ожидать, я обратился к энциклопедическому словарю и выяснил, что "промышленность – важнейшая отрасль народного хозяйства, оказывающая решающее воздействие на уровень развития производительных сил общества. Состоит из 2 больших групп отраслей: добывающей и обрабатывающей". И тут я остановился и подумал: к какой же группе мы отнесем промышленный сканер? Вроде бы, можно и к добывающей: добывать информацию из залежей старых материалов. А можно и к обрабатывающей: обрабатывать результаты выборов, лотереи, декларации и так далее.

Для проверки добывающих возможностей сканеров я приготовил газеты 50-х годов, машинописные листы, в том числе, и n-ные экземпляры, представители фирмы предложили мне салфетку… И, в общем, сканер с этими материалами справился, хотя если кинуть произвольную пачку старых бумаг на входной лоток сканера, то несмотря на очень бережное отношение к документам, некоторые из них он все-таки может замять, например, с n-ного раза салфетку. Сложенная в 4 раза газета прошла через него в немятом виде не с первого раза. Но здесь надо отметить, что сложенная  газета по своей толщине уже находится на пределе паспортных возможностей сканера, а кроме того, старая бумага становится очень ломкой. Доступ к замятому документу очень прост, и ликвидация последствий не занимает много времени. С качеством сканирования все было нормально, учитывая, что конек сканера – это не высокое качество, качество у него ниже, чем у бытового сканера, 200-300 точек на дюйм.

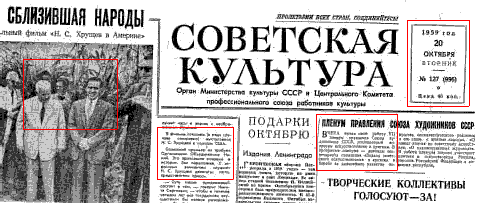

Оценить возможности сканера различать различные шрифты и газетные иллюстрации можно щелкнув мышкой по фрагменту

Но зато он сам разворачивает отсканированное изображение, и сколько я не пытался сбить его с толку, поворачивая лист бумаги, он четко отслеживал: до 44 градусов – портретная ориентация бумаги, больше 45 градусов – ландшафтная. То есть абсолютного выравнивания не требуется: листы бумаги могут быть разного размера и по-разному повернутыми; единственное требование, чтобы верхняя граница всех листов находилась под прижимающим валиком.

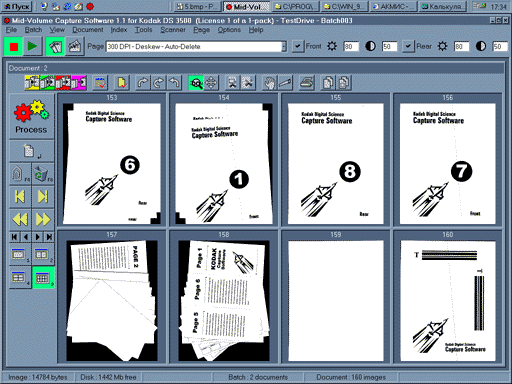

И далее, вы через минуту имеете отсканированную с двух сторон пачку из 80 листов, причем все изображения выровнены и занесены в базу, миниатюру которой можно просмотреть на экране. Вы можете попросить компьютер удалить изображения, не содержащие информации, можете повернуть изображение на 90 или на 180 градусов и запустить программу распознавания текста. Естественно, что высокая скорость определяется не только механикой сканера, но и возможностью передать изображение в компьютер. В рассматриваемом варианте изображения передавались как черно-белые в уже сжатом TIFF-формате. Соединяется сканер с компьютером через порт SCSI-2 , результаты сканирования могут обрабатываться специальной программой MVCS или передаваться через TWAIN интерфейс другим программам, установленным на компьютере.

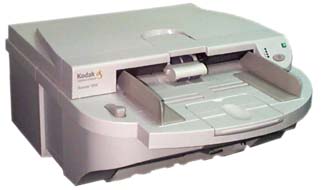

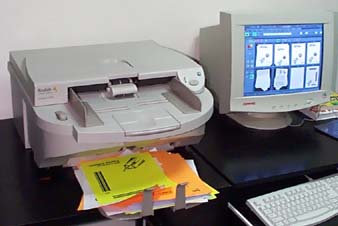

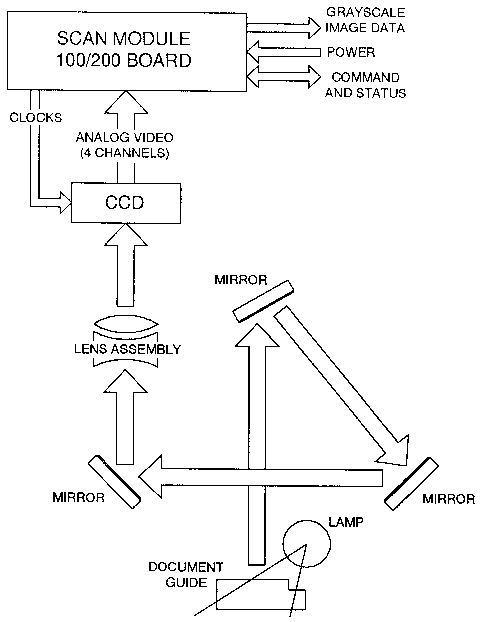

Внешний вид и внутреннее устройство сканера вы можете оценить по приведенным фотографиям, обилие внутри сканера деталей, выполненных на токарном станке, наводит на мысль о солидном военном производстве, а не о крупном ширпотребе. Главное требование к промышленному сканеру – это надежность, скорость и долгий ресурс работы. Рассматриваемый мной 500-й сканер давно находится в эксплуатации и уже не производится (сейчас выпускается 7500-ая модель, полностью совпадающая с ним по механике), но никаких видимых следов износа я не заметил. Каких-то принципиальных особенностей в оптической схеме сканера я не обнаружил. Лампа, несколько зеркал, объектив и ПЗС-линейка. Все это в двух экземплярах, так как сканирование производится с двух сторон одновременно.



Впрочем, отражатель лампы, нанесенный на часть колбы, является довольно экзотическим; как он выглядит, можно посмотреть на фото. Возможна установка ламп разных цветов, причем не обязательно одинаковых для сканирования верхней и нижней сторон листа. Сканер протяжный, протяжка бумаги осуществляется в одном сканере ремнями, в другом, соответственно, барабанами. Поскольку основным критерием для промышленного сканера является надежность, предусмотрено несколько алгоритмов обнаружения замятия бумаги (размер, толщина, вес). В общем, сканер способен разгрести залежи документов, но работа с ним не способствует индивидуальному подходу к отдельным экземплярам. Да и 100%-ой гарантии сохранности он все же не дает.

Вероятно, все же этот сканер в большей степени относится к обрабатывающей промышленности, то есть к обработке машиночитаемых форм. Здесь, как в нормальном производстве, главное это технология, а технология начинается с конструктора. Нет, не подумайте, что с конструктора сканера, а с конструктора форм. Чтобы получить оптимальный результат, надо составить форму так, чтобы вписанные в нее даже от руки значки и значения были прочитаны. Служебная информация, которая нужна только тому, кто заполняет эту форму, и абсолютно идентична для всех документов, может быть выполнена в цвете, не воспринимаемом лампой.


Подбирая лампу соответствующего цвета можно сделать разметку невидимой

Правда, тогда надо убедить заполняющего писать определенными чернилами или, еще лучше, перед заполнением документа каждому дать специальную ручку. Бланк, специально приготовленный, ручка и сканер для сканирования этих бланков. Здесь, как вы сами понимаете, ручка – очень важный элемент технологического процесса. На каждую ручку можно карточку завести, ну а дальше как в книге: " с каждой ручки характеристики снять: заправлены зелеными чернилами…"

Но здесь можно не беспокоиться: сканер не предназначен для идентификации личности заполняющего документ: и разрешение не то, и цвет не чувствует. Здесь важно одно: поглощаемый чернилами свет должен отличаться (для фотоприемника, а не глаза человека), от спектра поглощения чернил, которыми напечатан бланк. А то у фирмы, проводящей лотерею, будут большие проблемы, когда сканер пропустит билет, в котором угаданы все 6 номеров. Машиночитаемые формы - это всевозможные голосования, лотереи, опросы и референдумы, банковские платежные документы, когда надо обрабатывать сотни тысяч страниц в сутки на каждом из установленных сканеров. Причем здесь существенную роль играет программное обеспечение, которое распознает результаты, сортирует их, обращает внимание оператора на сомнительные случаи. Одна из наиболее интересных программ для работы со сканерами Kodak, это Fine Reader рукопись. Данная система предназначена для автоматизированного ввода машиночитаемых форм, заполненных печатными буквами.

В общем, промышленные сканеры - это не виртуозная работа ювелира с каждым конкретным бумажным перлом, а кропотливый труд по разработке технологического процесса, начиная от планирования форм, их сканирования и создания программ, и кончая регламентом обслуживания сканера. Здесь у Кодака реализован вполне космический подход. Внутри сканера есть разъем специально для подключения компьютера сервисной службы - этакого американского аналога машины регламентных проверок наших ракетных войск.

Возможность ознакомится с работой сканеров предоставлена фирмой ACMIS при содействии фирмы ABBYY

03.03.2000
