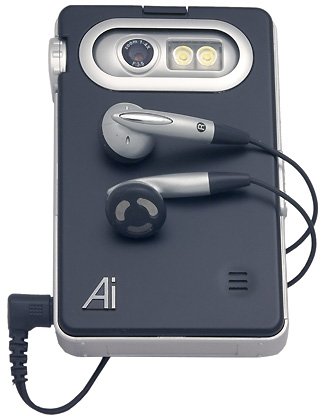

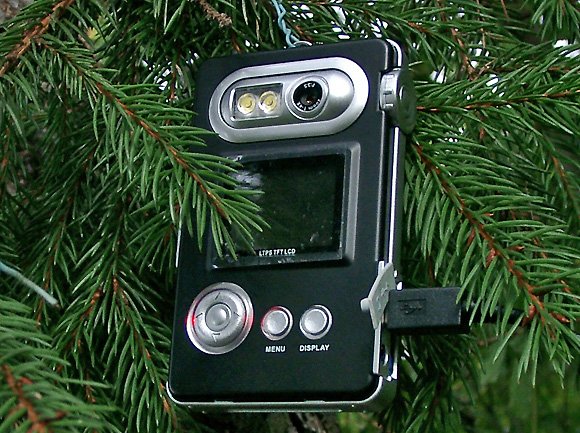

Если вы не знаете, что вам нужно, то можно все смешать в одном флаконе и не взбалтывать. Рассматриваемый в данной статье комбайн может все понемногу: работать как фотоаппарат, видеокамера, диктофон, проигрыватель MP3 файлов и даже использоваться как фонарик. Если точно знать, что нужно, то, вероятно, это устройство никто бы не выбрал. Но что именно нужно, иногда не ясно даже самому себе, а уж что нужно другим, представить еще труднее. Не за горами Новый год, а рассматриваемое устройство может стать оригинальной елочной игрушкой и великолепным подарком. Как видно на нижеприведенной фотографии, при работе от сети игрушка весьма сияет красными огнями и прекрасно смотрится на елке.

AI-V4010

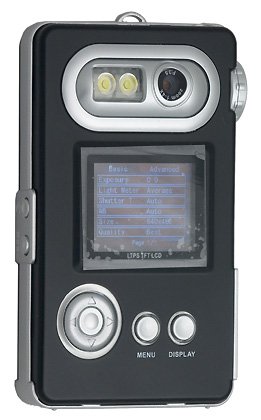

По габаритам и функциональности устройство близко к современным карманным компьютерам, однако оно не имеет гибких настроек последних. Поэтому добиться от него можно только того, что было изначально заложено программистами. Камера на КМОП матрице с разрешением 2 Мп. Фотографии могут записываться и с большим разрешением: 2304х1728 и 2048х1536, но это интерполяция. Физически камера содержит 1600х1200 точек. Изображение создается объективом с фокусным расстоянием 8,6 мм и относительным отверстием 1:3,5. Объектив имеет фиксированную фокусировку на гиперфокальное расстояние, что позволяет получить резкое изображение в диапазоне 0,8 м – бесконечность. В качестве видоискателя используется полуторадюймовый ЖК дисплей с разрешением 508х240 пикселей. Объектив поворачивается на 230 градусов, так что в принципе можно увидеть собственную физиономию на экране, повернув объектив. Правда, при этом изображение на экране будет перевернутым и, если у вас недостаточно длинные руки, получить резкий автопортрет Вам не удастся. Позже выяснилось, что, нажав на левую сторону джойстика, изображение можно перевернуть. Есть проблема и с пересъемкой книжек: разрешения, в принципе, достаточно, чтобы получить читаемый текст, но на расстоянии, когда страница занимает весь кадр, резкое изображение получить не удастся.

Размер кадра: 2304х1728, 2048х1536, 1600х1200, 1280х960, 800х600, 640х480, 320х240. Однако матрица имеет только 2 Мп, поэтому, если оценивать качество снимков в штрихах на пиксель, то максимальное значение достигается при размере кадра 1600х1200 пикселей, когда каждому пикселю соответствует чуствительный элемент матрицы, и при дальнейшем уменьшении размера кадра качество практически не меняется.

мира

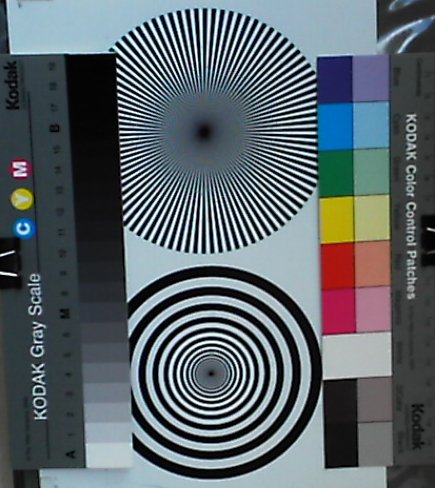

Фрагменты мир, взятые с кадров следующих размеров: 1 - 2304х1728; 2 - 2048х1536; 3 - 1600х1200; 4 - 1280х960. При верстке изображение увеличено в два раза

Если привести все снимки в графическом редакторе к размеру 2304х1728 пикселей, то при размере кадра от максимального до 1600х1200 количество штрихов в кадре практически не меняется, близким оно остается и при разрешении 1280х960, но становится более заметным муар.

мира
Все кадры увеличены до размера 2304х1728 пикселей, и из них взяты соответствующие фрагменты мир. При верстке изображение увеличено в два раза

Передача цветов при солнечном свете в режиме автоматического баланса белого удовлетворительная.

мира
ExposureTime : 1/120Sec
FNumber : F3,5
ExposureProgram : Program Normal
ISOSpeedRatings : 100
Миниатюра
Фрагмент
фото
фото
ExposureTime : 1/1254Sec
FNumber : F3,5
ExposureProgram : Program Normal
ISOSpeedRatings : 100

Меню

меню
меню
Выбор режимов работы. В каждый момент времени видна только одна из иконок.
Вид экрана в режиме съемки фотографий. Объектив повернут в сторону фотографа.
меню
меню
Основное меню в режиме фотосъемки.
Продвинутое меню.
меню
меню
Выбор специальных режимов съемки: обычная съемка, спорт, ночная съемка.
Выбор индекса экспозиции. В меню фигурирует ISO 800, которого нет в бумажном описании технических характеристик камеры.
меню
меню
Выбор выдержки.
меню
меню
Выбор баланса белого.
Выбор размера кадра.
меню
меню
Вид экрана в режиме воспроизведения музыки.
Вид экрана в режиме диктофона.
меню
меню
Общие настройки.

Механический затвор у камеры отсутствует. Можно изменить выдержку каждой точки в довольно широком диапазоне, но весь кадр будет сниматься существенно дольше, порядка 1/30 с, что в случае съемки вентилятора приводит к характерному результату.

фото

Это тот самый случай, который аналогичен уже описанному в статье. Здесь только замечу, что это особенность не только цифровых камер без механического центрального затвора, но и камер с фокальным шторным затвором, у которого при экспозиции перед кадром пробегает узкая щель, обеспечивающая кратковременную засветку каждого участка пленки (в то время как, например, у Зенита противоположные края кадра будут экспонироваться с интервалом в 1/30 с). Подробно см. здесь и здесь.

В принципе, если исключить такие экзотические объекты, как вентилятор или колесо со спицами, то снимки будут резкими, так как соседние пиксели экспонируются с очень маленьким интервалом. Во всяком случае, ситуация не хуже, чем у Зенита Е при выдержке 1/500 с. А для компенсации мерцания ламп, питающихся от сети переменного тока, за время экспозиции предусмотрено два режима: для сети 50 и 60 Гц.

Миниатюра
Фрагмент
фото
фото
ExposureTime : 1/1254Sec
FNumber : F3,5
ExposureProgram : Program Normal
ISOSpeedRatings : 100
фото
фото
ExposureTime : 1/1254Sec
FNumber : F3,5
ExposureProgram : Program Normal
ISOSpeedRatings : 100

Чувствительность матрицы может быть установлена, как ISO 100, ISO 200, ISO 400, ISO 800. Но это теоретически. Два снятых подряд снимка с разной чувствительностью почему-то получились практически одинаковыми по плотности и снятыми при одной выдержке. Во всяком случае, если верить заголовку EXIF. А диафрагма у этой камеры постоянная, и больше меняться нечему.

фото
Фрагменты двух последовательно сделанных кадров с разным индексом экспозиции, объединенные в одно изображение. При верстке изображение увеличено в два раза
заголовок EXIF для левого фрагмента
заголовок EXIF для правого фрагмента
ExposureTime : 1/2508Sec
FNumber : F3,5

ExposureProgram : Program Normal
ISOSpeedRatings : 100
ExifVersion : 0220
ComponentConfiguration : YCbCr
CompressedBitsPerPixel : 2/1 (bit/pixel)
ExposureBiasValue : EV0,1
MaxApertureValue : F3,4
MeteringMode : Average
LightSource : Unidentified
Flash : Not fired
FocalLength : 7,45(mm)

ExposureTime : 1/2508Sec
FNumber : F3,5

ExposureProgram : Program Normal
ISOSpeedRatings : 400
ExifVersion : 0220
ComponentConfiguration : YCbCr
CompressedBitsPerPixel : 2/1 (bit/pixel)
ExposureBiasValue : EV0,1
MaxApertureValue : F3,4
MeteringMode : Average
LightSource : Unidentified
Flash : Not fired
FocalLength : 7,45(mm)

Кстати, если верить книжке с описанием, то диапазон изменения индекса экспозиции ISO100 - ISO400, в меню появляется еще и ISO800, но добиться отображения этой цифры в снятом файле мне не удалось. Диапазон выдержек до 1/1000, но в заголовке EXIF встречаются и более короткие значения. Фокусное расстояние в описании тоже не совпадает с отображаемым в заголовке файла с фотографией.

По вышеуказанной причине, видимо, бессмысленно обсуждать и зависимость уровня шумов от установленной чувствительности.

AI-V4010

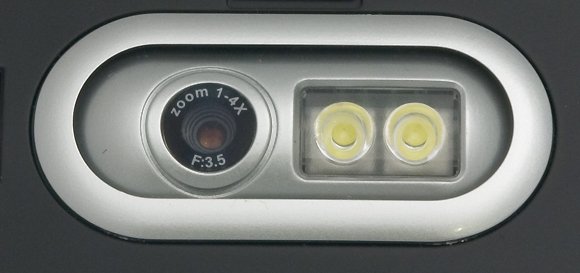

В роли вспышки выступает светодиодный фонарик.

Видеорежим 640х480 пикселей с частотой 15 кадров/с и 320х240 пикселей с частотой 30 кадров/с. Формат записи MPEG4, расширение файлов - ASF.

ASF (Advanced Systems Format) - файлы существенно ограничивают возможности редактирования полученных видеофильмов. При попытке открыть эти файлы в популярном редакторе VirtualDub мы видим следующее сообщение:

Not supported: Microsoft owns US patent #6,041,345 on the ASF file format, preventing third-party applications from extracting data from ASF files. ASF file format support was removed as of V1,3d at the request of Microsoft and to avoid patent infringement claims, and as such VirtualDub no longer supports ASF. Please do not ask for versions that do.

Надеюсь, всем понятно, к кому нас посылают. Интересно только, кто кому отстегивает за использоване формата: производители камер - Microsoft или Microsoft - им.



Видео
Кадр, снятый с разрешением 640х480 пикселей и максимальным качеством (справа при верстке обрезано 40 пикселей).

Поскольку матрица содержит 1600х1200 чувствительных элементов, то можно воспользоваться цифровым зуммированием и в 2,5 раза увеличить изображение. Качество его при этом будет несколько лучше, чем если бы мы просто увеличили фрагмент в графическом редакторе.

Видео

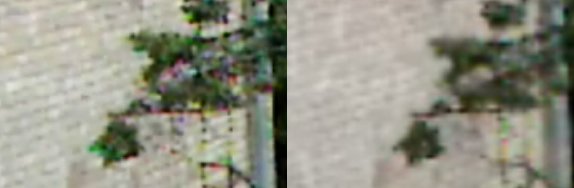

Левый фрагмент получен за счет увеличения камерой, правый фрагмент - за счет увеличения в графическом редакторе.

Качество слева, конечно, лучше, но судя по фотографиям, сделанным этой камерой, от матрицы и объектива можно было бы ожидать и большего. Но MPEG4 - это не MJPEG (Motion JPEG), и качество сжатия отдельного кадра отнюдь не фотографическое. Использовать серию из 15 снимков в секунду для того, чтобы зафиксировать нужную фазу движения, не очень удобно. С другой стороны, хотя 15 кадров в секунду - это почти то же самое, что и 16 кадров в секунду в любительском 8 мм кино. Но на экране компьютера рывки более заметны, поскольку, хотя смена кадров в киноаппарате происходит 16 раз в секунду, обтюратор перекрывает свет в 3 раза чаще, и на фоне этого мерцания рывки при смене кадров менее заметны. Таким образом, запись видео форматом 640х480 пикселей со скоростью 15 кадров в секунду со сжатием MPEG4 не дает ни качественной серии фотоснимков, ни качественного видео. Формат 320х240 пикселей с этим сжатием дает вполне качественную картинку, на мой взгляд, не уступающую бытовым аналоговым VHS камерам.

Музыкальные файлы проигрываются только в формате МР3, причем названия песен на экран не выводятся, и при выключении и повторном включении проигрывателя начинается воспроизведение опять с начала списка.

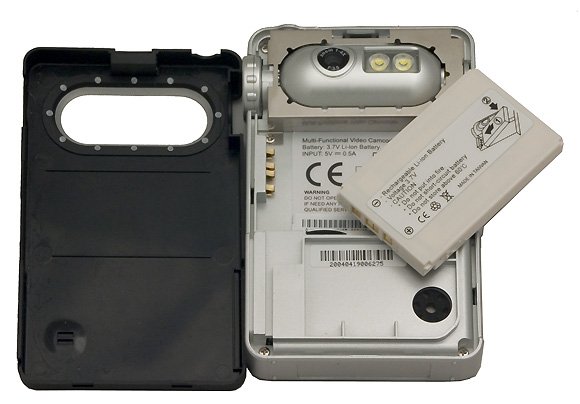

Если открыть устройство, то внутри предусмотрено место для запасной карты SD, кроме той, что вставлена в считыватель. Однако она вам вряд ли понадобится, потому что Li-ионного аккумулятора, от которого осуществляется питание данного устройства, хватает менее, чем на 2 часа работы. Общение с компьютером и зарядка через USB-порт, вес без батарейки 87 г, размер 103х62х16 мм, толщина поворотного блока объектива 23 мм.

AI-V4010 AI-V4010

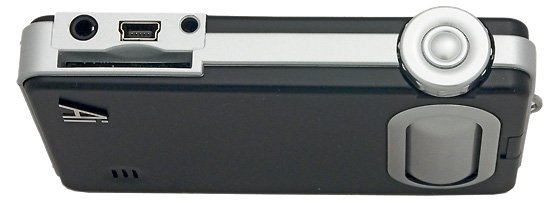

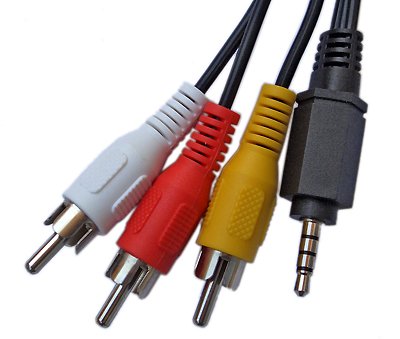

На корпусе два разъема: один для соединения с компьютером через USB и внешнего источника питания, другой для подключения наушников и довольно экзотического кабеля для аудио и видео сигнала.

AI-V4010

Заключение

Рассмотренный нами комбайн по своей электронной начинке мало отличается от современных цифровых фотокамер. Большинство из них умеют записывать видео со звуком и работать в режиме диктофона. Таким образом, превращение фотокамеры в комбайн мало сказалось на ее себестоимости. Реально добавились только вход стереозвука и декодер MP 3 файлов. Собственно камера сосредоточена в поворотном блоке и по своим характеристикам не уступает аналогичным по габаритам монофункциональным изделиям. Можно сказать, что запись видео является более сильной стороной, поскольку в фоторежиме цифровое увеличение мало привлекательно, а отсутствие макросъемки не позволяет использовать камеру как записную книжку для копирования документов. Возможности, заложенные в меню по управлению камерой, достаточно развитые для столь простого устройства, однако, несоответствие установок и записи в заголовке файлов вызывает сомнения в их нормальном функционировании. У меня нет богатого опыта общения с аудиопроигрывателями, поэтому могу только сказать, что качество, на мой непритязательный слух, не хуже, чем у КПК CASSIOPEIA E-125. Габариты сравнимые; функциональность в отображении проигрываемых песен существенно ниже. Емкость аккумулятора, на мой взгляд, для проигрывателя недостаточная, но он легко подзаряжается, как от блока питания, так и от компьютера через кабель USB. Кроме того, фирма утверждает, что аккумулятор используется стандартный, совпадающий со многими сотовыми телефонами. И существуют совместимые с данным устройством аккумуляторы вдвое большей емкости. Ничего особенно выдающегося устройство из себя не представляет, но и ничего особенно плохого о нем сказать тоже нельзя. Весь вопрос в цене. Если она будет достаточно низкой, то это неплохой подарок для тех, кто еще не определился, что же ему на самом деле нужно.

Камера предоставлена компанией ACUMEN INTERCONTINENTAL Соrp

31.10.2004
