Установка для фокусировки по матовому экрану

Предполагается, что для качественной фокусировки мягко рисующими объективами необходимо увеличение, позволяющее видеть зерно матового стекла и быстро переключаться на вид всего кадра. Изменение фокусировки при изменении дистанции процесс не быстрый, поэтому было принято решение использовать две камеры и перемещать их в плоскости фокусировки. Для удобства отработки методики в первоначальной установке использовалась механика от камеры Фотокор. Это позволяло осуществлять точные перемещения по всем трем осям. Смена камер осуществлялась грубым сдвигом. В финальной версии, вероятно, необходимость в точных подвижках отпадет и можно будет оставить только грубую подвижку в плоскости XY. Камеры предполагается крепить вместо шахты среднеформатного аппарата.

Блок камер

Система грубых подвижек.

Для перехода на другую модель аппарата надо заменить только черную деталь.

Программы управления камерами написаны на Pithon3. Возможности у нас самые разные. Через Веб-интерфейс в любом браузере. Через VNC с любого компьютера или телефона. И наконец мышью непосредственно по экрану, присоединенному через HDMI. Просмотр также возможен, как на присоединенном экране, так и на удаленных компьютере или телефоне.

Веб-интерфейс на базе socketserver

Исходный текст программы.

Cam1. Кнопка ZС - увеличение центра кадра, Z1-Z4 - краев, Preview - вывод изображения на HDMI монитор, что позволяет получить большую детализацию при увеличении. CVOn - исправление искажений при выводе в браузере. Кнопки -- и ++ позволяют корректировать экспозицию.

Cam2.

Cam2. ZC.

Cam2.Z3.

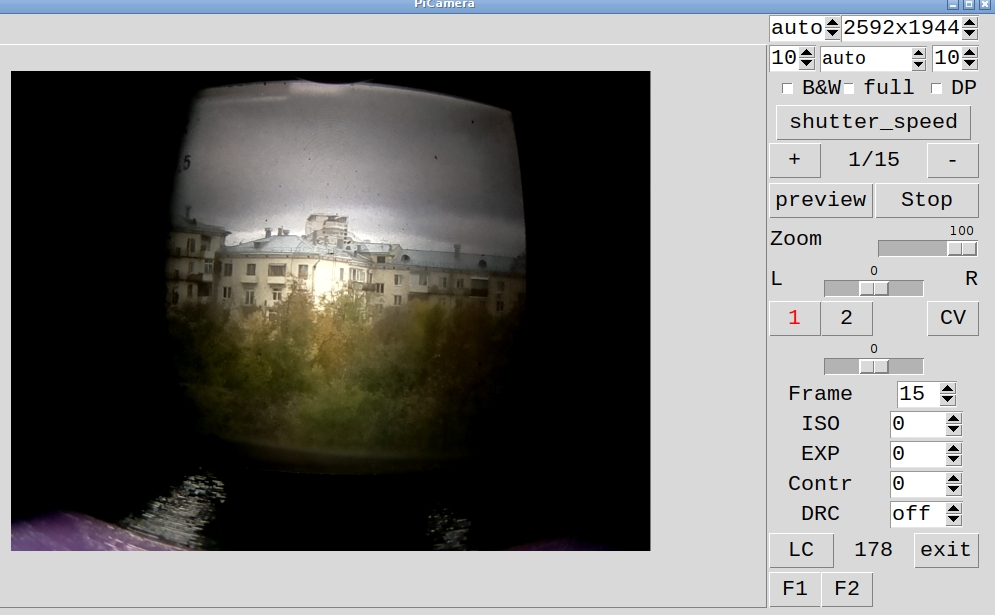

Tkinter c VNC

Исходный текст программы.

Вид видоискателя без исправления искажений.

Искажения скорректированы, включен флажок DP.

Вторая камера без дополнительного увеличения.

Дополнительное увеличение с плавным сдвигом по горизонтали и вертикали. При выводе на HDMI камера переходит на повышенное разрешение и уже из него вырезает фрагмент. При выводе в окне программы только изменение масштаба без увеличения числа деталей.
